CÁCH SỬ DỤNG CẢM BIẾN DÙNG CHO MÁY ĐO NHIỆT ĐỘ, ĐỘ ẨM CẦM TAY DFT-700 (Hand-held Digital Thermo-hygrometer)

CÁCH SỬ DỤNG CẢM BIẾN DÙNG CHO MÁY ĐO NHIỆT ĐỘ, ĐỘ ẨM CẦM TAY DFT-700 (Hand-held Digital Thermo-hygrometer)

Tùy theo loại cảm biến kết nối với bộ đo DFT-700 để đo các vật thể cần đo khác nhau.

Đo nhiệt độ

Đo nhiệt độ và độ ẩm



 MỤC LỤC



 ►Sử dụng cảm biến nhiệt độ đo bề mặt vật thể (model: PCE-701)

 ►Sử dụng cảm biến nhiệt độ đo bề mặt của vật thể quay (model: PCE-702)

 Sử dụng cảm biến nhiệt độ đo bề mặt của một vật thể tĩnh (model: PCE-707, 707L, 700M)

 Cặp nhiệt điện để thay thế (bán riêng) (model: PCE-H7)

 Sử dụng cảm biến nhiệt độ đo chất lỏng và bên trong vật thể (model: PCE-704, PCE-706, PCE-709, PCR-701)

 ►Hình ảnh cảm biến





►Sử dụng cảm biến nhiệt độ đo bề mặt vật thể (model: PCE-701)

• Vị trí đo không chính xác
Nếu cảm biến không được sử dụng ở vị trí chính xác, thì không thể thu được giá trị đo chính xác.
Tiếp xúc phần cảm biến nhiệt độ với bề mặt của vật thể được đo sao cho không để lại khoảng cách giữa chúng.
• Tình trạng bề mặt của vật thể
Khi bề mặt của vật thể không sạch có thể xảy ra sai số khi đo. Hãy làm sạch bề mặt trước khi đo. (Đảm bảo làm sạch bề mặt khi nhiệt độ an toàn)
Khi bề mặt không phẳng, sai số đo có thể xảy ra. Sai số đo khác nhau tùy thuộc vào đặc điểm của bề mặt vật thể. Để giảm sai số đo, hãy đo bề mặt càng phẳng càng tốt.

• Lực tiếp xúc với bề mặt của vật thể
Khi lực tiếp xúc với bề mặt là đủ, quá trình chuyển nhiệt từ bề mặt sang bộ phận cảm nhận nhiệt độ diễn ra trơn tru và sai số đo có xu hướng nhỏ. Nhưng khi lực quá mức lên bề mặt, nó có thể làm xước bề mặt, biến dạng hoặc phá vỡ phần cảm biến nhiệt độ của cảm biến.

►Sử dụng cảm biến nhiệt độ đo bề mặt của vật thể quay (model: PCE-702)

• Vị trí đo không chính xác
Nếu cảm biến không được sử dụng ở vị trí chính xác, thì không thể thu được giá trị đo chính xác.
Tiếp xúc phần cảm biến nhiệt độ với bề mặt của vật thể được đo sao cho không để lại khoảng cách giữa chúng.
Khi bề mặt của vật thể đang quay, có thể xảy ra sai số do nhiệt ma sát.
• Tình trạng bề mặt của vật thể
Khi bề mặt của vật thể không sạch có thể xảy ra sai số khi đo. Hãy làm sạch bề mặt trước khi đo. (Đảm bảo làm sạch bề mặt khi nhiệt độ an toàn.)
Khi bề mặt không phẳng, sai số đo có thể xảy ra. Sai số đo khác nhau tùy thuộc vào đặc điểm của bề mặt vật thể. Để giảm sai số đo, hãy đo bề mặt càng phẳng càng tốt.
Khi đo bề mặt của một vật thể hình trụ, diện tích tiếp xúc của tấm cảm biến nhiệt độ khác nhau tùy thuộc vào bán kính của nó. Bán kính càng nhỏ thì sai số đo càng lớn vì diện tích tiếp xúc nhỏ.
Khi đo bề mặt của một vật thể đang quay, hãy thực hiện như hình bên dưới chỉ ra. Không đo nhiệt độ của vật thể khi hướng quay ngược lại, nghiêng hoặc thẳng đứng. Điều này rất nguy hiểm và cảm biến có thể bị hỏng.
• Lực tiếp xúc với bề mặt của vật thể
Khi lực tiếp xúc với bề mặt là đủ, quá trình chuyển nhiệt từ bề mặt sang bộ phận cảm nhận nhiệt độ diễn ra trơn tru và sai số đo có xu hướng nhỏ. Nhưng khi lực quá mức lên bề mặt, nó có thể làm xước bề mặt, biến dạng hoặc phá vỡ phần cảm biến nhiệt độ của cảm biến.

►Sử dụng cảm biến nhiệt độ đo bề mặt của một vật thể tĩnh (model: PCE-707, 707L, 700M)
• Vị trí đo không chính xác
Nếu cảm biến không được sử dụng ở đúng vị trí, sẽ không thể thu được giá trị đo chính xác. Đo nhiệt độ của vật thể bằng cách đặt cảm biến trên bề mặt theo phương thẳng đứng. Một chút nghiêng sẽ ảnh hưởng đến giá trị đo và gây ra sai số.
Không di chuyển cảm biến khi nó đang được nhấn và chạm vào bề mặt vật thể. Phần cảm biến nhiệt độ (Ribbon) có thể bị lệch hoặc bị hỏng.


• Tình trạng bề mặt của vật thể
Khi bề mặt của vật thể không sạch có thể xảy ra sai số khi đo. Hãy làm sạch bề mặt trước khi đo. (Đảm bảo làm sạch bề mặt khi nhiệt độ an toàn.)
Khi bề mặt không phẳng, sai số đo có thể xảy ra. Sai số đo khác nhau tùy thuộc vào đặc điểm của bề mặt vật thể. Để giảm sai số đo, hãy đo bề mặt càng phẳng càng tốt.
Vì cảm biến này được sử dụng cho bề mặt của vật thể tĩnh nên nó không thể đo nhiệt độ bề mặt của vật thể chuyển động hoặc quay.Không bao giờ đo bề mặt của vật thể chuyển động hoặc quay vì nó nguy hiểm và có thể làm hỏng cảm biến.
• Lực tiếp xúc với bề mặt của vật thể
Cảm biến này được thiết kế để ngăn phần cảm biến nhiệt độ (Ribbon) khỏi áp lực tiếp xúc quá mức bằng cách gắn một vòng có tác dụng bảo vệ, chống biến dạng và hư hỏng cho phần cảm biến nhiệt độ (Ribbon).
Vậy nên hãy đảm bảo đo nhiệt độ của các vật thể lớn hơn vòng bảo vệ. Nếu không, bề mặt có thể bị xước hoặc bộ phận cảm biến nhiệt độ (Ribbon) có thể bị biến dạng hoặc gãy.
• Phần cảm biến nhiệt độ (Ribbon)
Cảm biến này vượt trội về khả năng phản hồi với phần cảm biến nhiệt độ tiếp xúc (Ribbon), nhưng bộ phận này hơi mỏng manh. Khả năng phản hồi trở nên kém hơn và lỗi đo xảy ra do biến dạng phần cảm biến nhiệt độ (Ribbon) do sử dụng cảm biến trong thời gian dài hoặc không thích hợp, làm rơi, móc hoặc dùng ngón tay ấn vào bộ phận đo nhiệt độ
Một khi phần cảm biến nhiệt độ (Ribbon) bị biến dạng thì không thể sửa chữa được, vì vậy hãy cẩn thận khi xử dụng.

►Cặp nhiệt điện để thay thế (bán riêng) (model: PCE-H7)
Để sử dụng cho cảm biến model PCE-707 và PCE-707L

• Cách thay PCE-H7 cũ bằng PCE-H7 mới :
Giữ phần đầu cắm và vòng bảo vệ của PCE-H7 cũ và rút PCE-H7 cũ ra khỏi cảm biến.
Sau đó giữ phần đầu cắm và vòng bảo vệ của PCE-H7 mới và cắm chân cắm vào ổ cắm theo đúng kích thước phù hợp của từng chân và ổ cắm
(chú ý : Không được chạm vào chân cắm hoặc Ribbon).
Tham khảo về bài viết “Sử dụng cảm biến nhiệt độ đo bề mặt của một vật thể tĩnh để được giải thích về "Vị trí đo không chính xác",“Tình trạng bề mặt của vật thể”, “Lực tiếp xúc với bề mặt của vật thể”và“ Phần cảm biến nhiệt độ (Ribbon)”

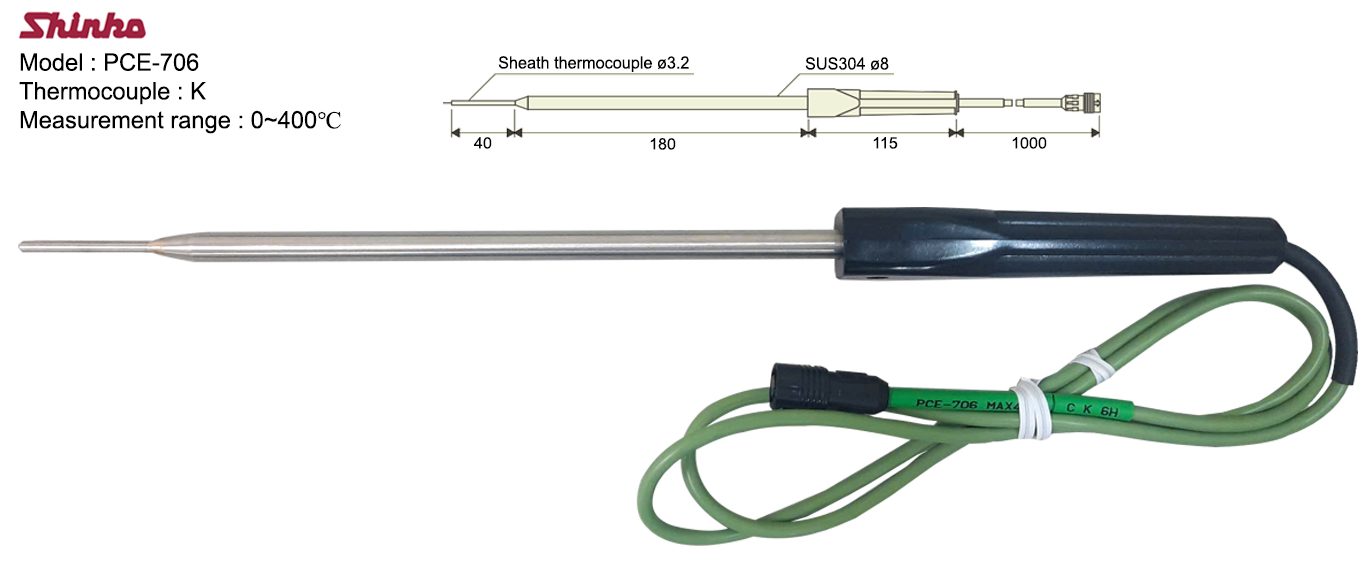

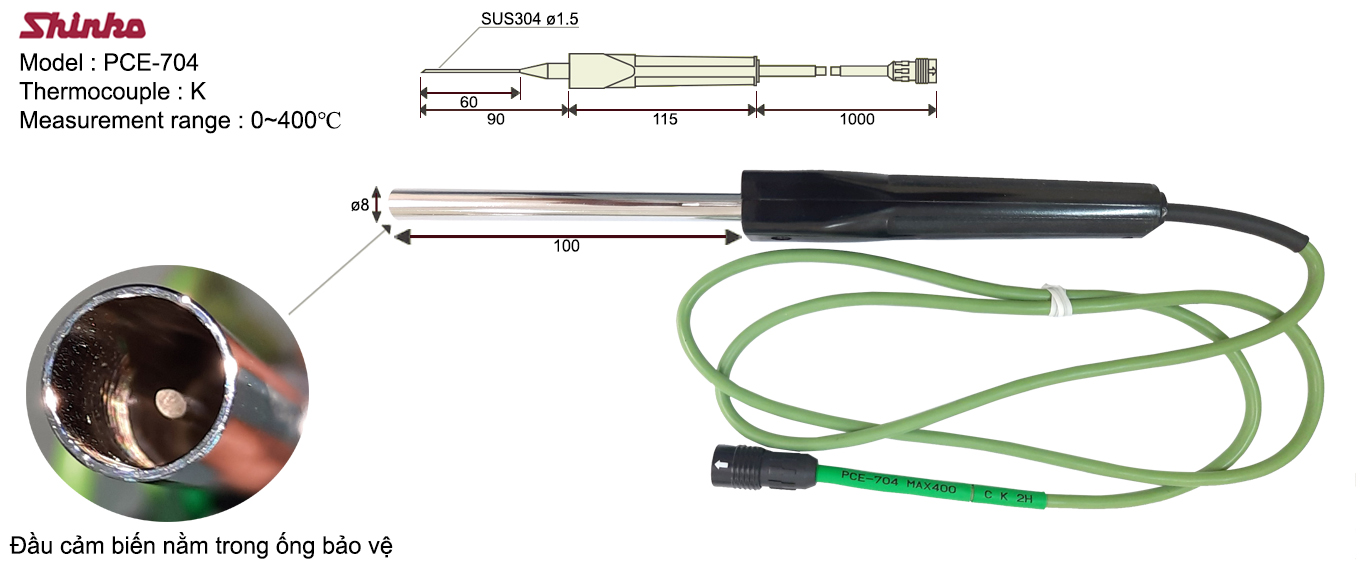

►Sử dụng cảm biến nhiệt độ đo chất lỏng và bên trong vật thể (model: PCE-704, PCE-706, PCE-709, PCR-701)

• Lỗi chèn
Phần tử cảm biến nhiệt độ được đặt trong một ống bảo vệ. Để đo nhiệt độ với sai số ít hơn, hãy đưa nó vào vật thể với độ sâu dài hơn 10 lần hoặc hơn so với đường kính ống bảo vệ.
Khi độ sâu chèn không đủ, sai số đo trở nên lớn.
Đối với model PCR-701 (RTD) đảm bảo chiều dài chèn từ 50mm trở lên.
• Ống bảo vệ
Trong số các cảm biến, một số cảm biến có ống bảo vệ với đầu nhọn, vì vậy cần cẩn thận khi thao tác. Không dùng lực quá mạnh lên ống bảo vệ và không uốn cong, vì bộ phận cảm biến nhiệt độ sẽ bị hỏng.
