ACS2
Sản phẩm mới
![]() |
![]() |
![]() |
- Cải thiện khả năng hiển thị.
- Sử dụng nhiều nguồn điện cho thiết bị và nhiều đầu ra điều khiển.
- Có khả năng bảo trì dự đoán sự cố.
- Dễ dàng cài đặt bằng máy tính.
- Chức năng kết nối với PLC Mitsubishi.

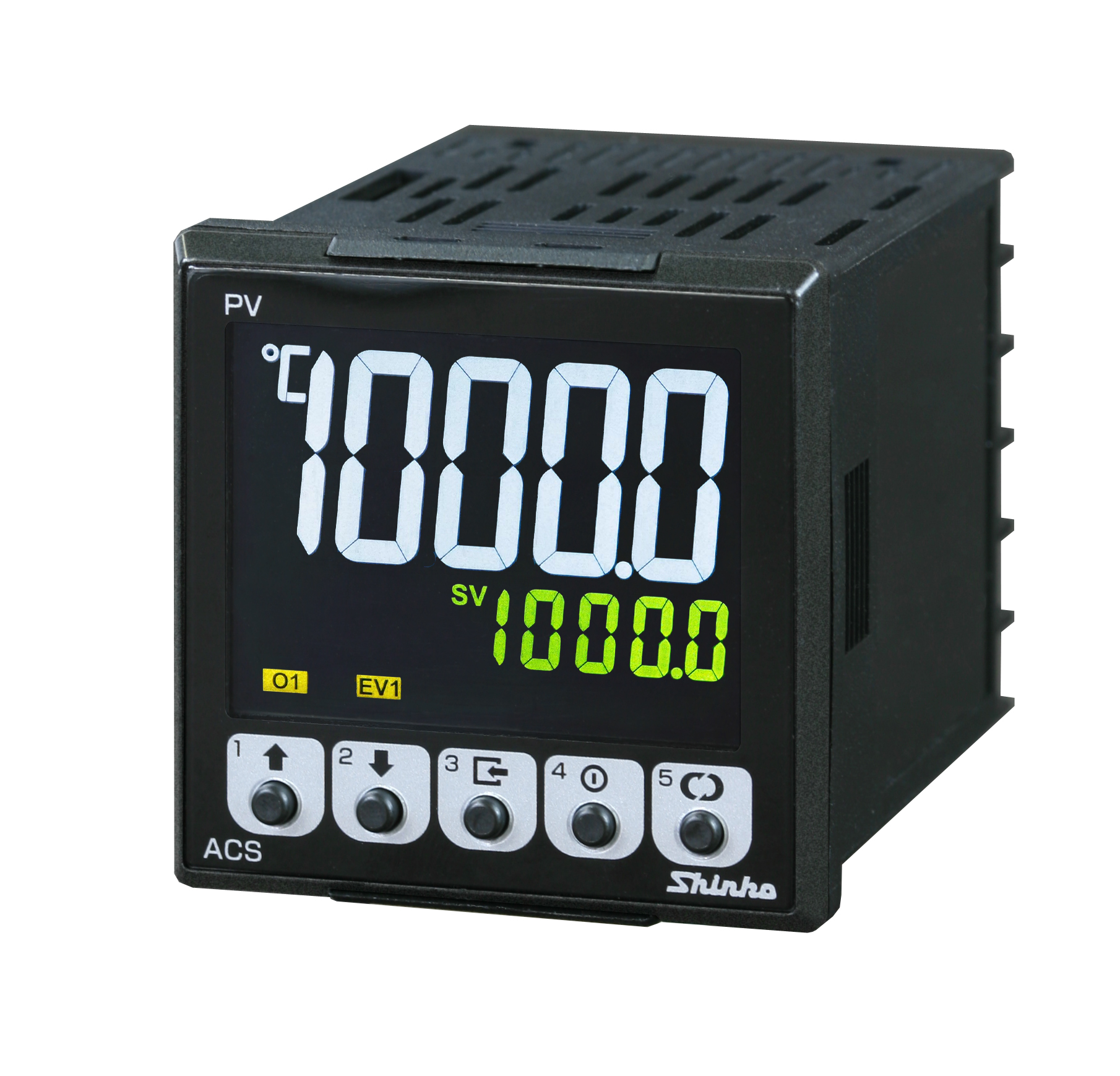

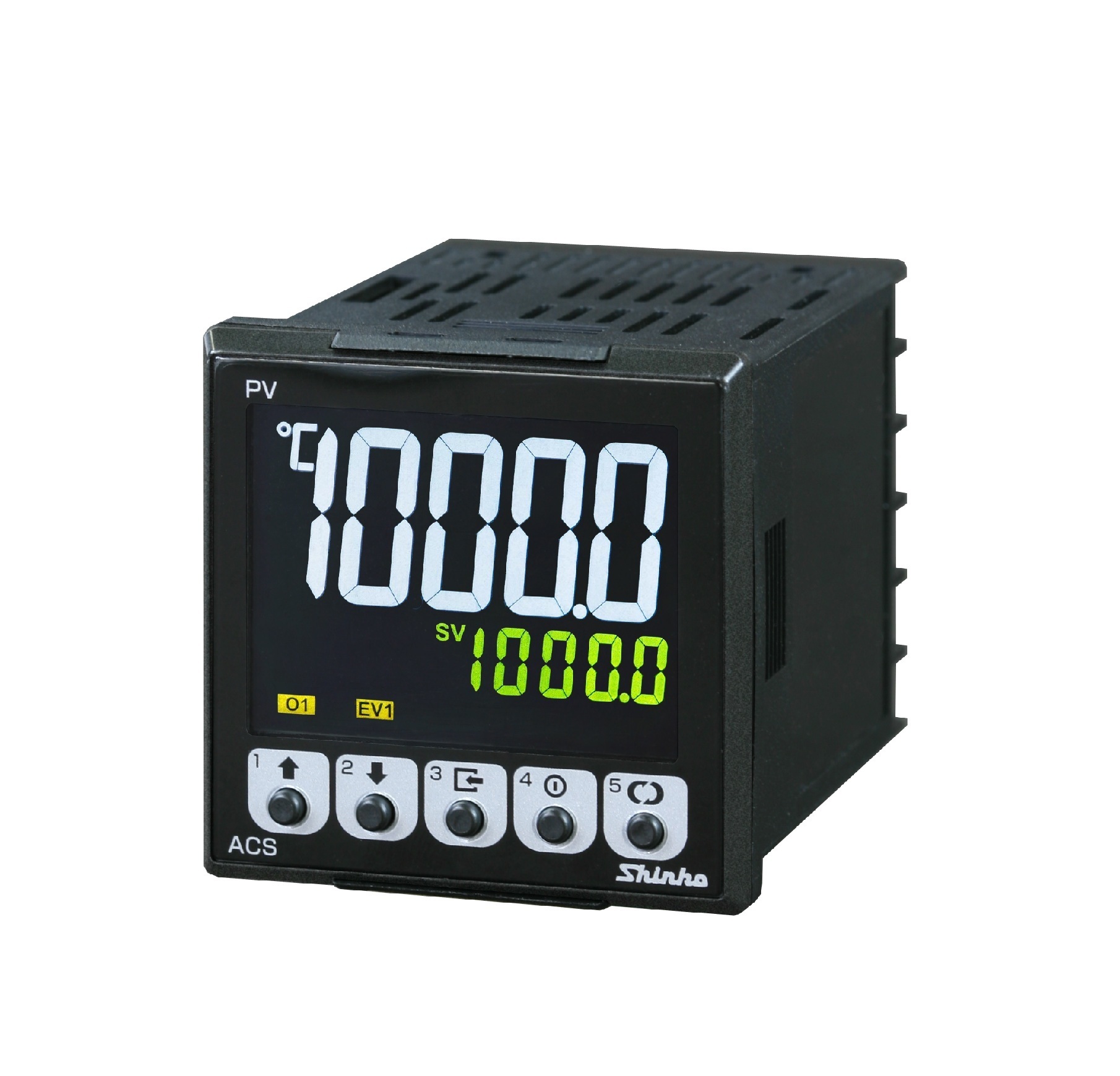

ACS2 là bộ điều khiển hiển thị kỹ thuật số kích thước 48 mm hàng đầu, một bộ điều khiển thế hệ mới với khả năng hiển thị, vận hành và bảo trì được cải tiến.
Các chức năng đa dạng giúp tối ưu hóa mọi loại hình điều khiển. Thiết bị có thể được sử dụng cho nhiều ứng dụng khác nhau, bao gồm cả điều khiển nhiệt độ.

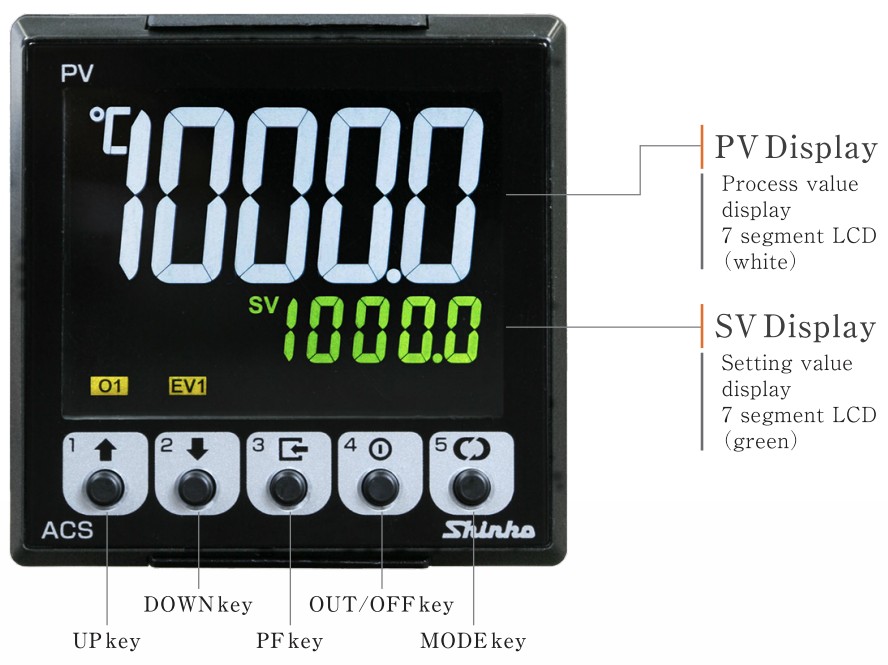

Màn hình LCD trắng cỡ lớn mang lại khả năng hiển thị rõ nét tại nơi làm việc.

SỬ DỤNG NHIỀU LOẠI NGUỒN ĐIỆN CHO THIẾT BỊ VÀ NHIỀU ĐẦU RA ĐIỀU KHIỂN
Việc sử dụng nhiều nguồn điện và nhiều đầu ra điều khiển giúp dễ dàng lựa chọn loại thiết bị.
Điều này cũng giúp giảm số giờ làm việc của nhân công quản lý và chi phí tồn kho.

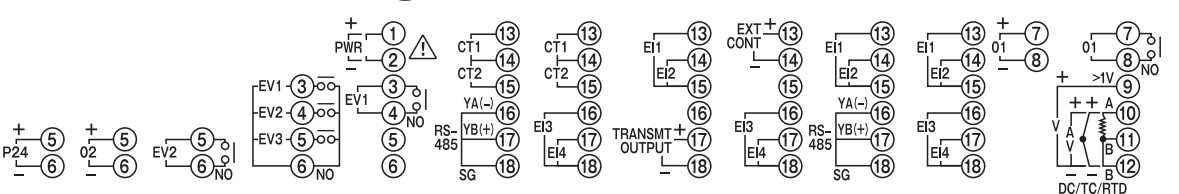

Các đầu vào Event, đầu ra Event, ngõ ra OUT1, ngõ ra OUT2 và các ngõ ra Transmission có thể được cấu hình xuất tín hiệu tùy ý. Việc kiểm tra đấu nối và kiểm tra vận hành có thể được thực hiện trước khi đi vào hoạt động chính thức.
CÓ KHẢ NĂNG BẢO TRÌ DỰ ĐOÁN SỰ CỐ
Phần mềm điều khiển cho phép người dùng nắm bắt trạng thái hoạt động của hệ thống.
1. Tổng thời gian cấp điện cho bộ gia nhiệt
2. Tổng thời gian cấp điện cho toàn bộ thiết bị
3. Tổng số chu kỳ đóng/mở tiếp điểm Relay
Có thể kiểm tra lịch sử lỗi (loại lỗi, tổng thời gian cấp điện) trong 10 lần gần nhất.
Có thể dễ dàng thực hiện nhiều thiết lập khác nhau ngay trên bàn làm việc bằng cách kết nối với máy tính.
[Cần có cáp kết nối (bán riêng) và phần mềm điều khiển (miễn phí).]
CHU KỲ LẤY MẪU ĐẦU VÀO
Có thể chọn 10 ms (chỉ đầu vào dòng điện DC, đầu vào điện áp DC), 50 ms và 125 ms.
Điều này cho phép điều khiển theo sát các phản hồi nhanh.
Được trang bị tính năng bộ nhớ cho phép thiết lập tối đa 8 khối PID.
Bằng cách chuyển đổi giữa các khối PID tùy theo đối tượng điều khiển (process), có thể thực hiện việc điều khiển tối ưu nhất.

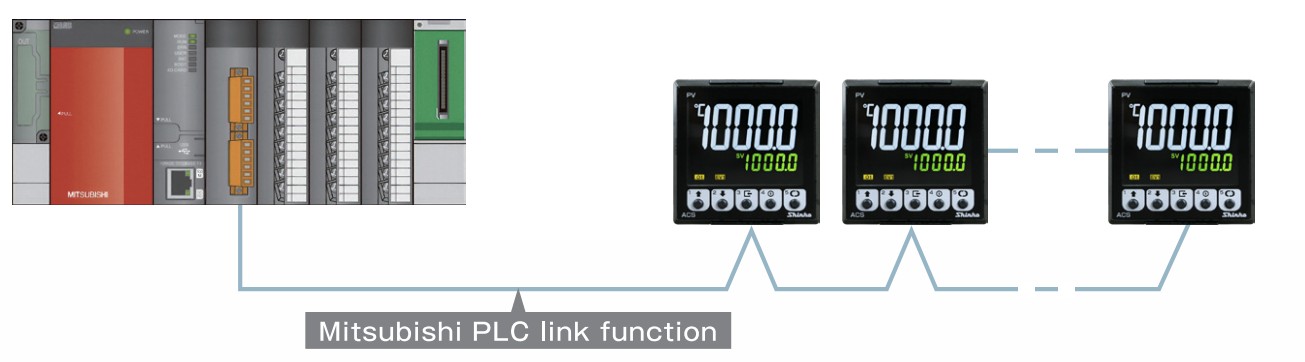

Có thể kết nối không cần lập trình với các dòng PLC Mitsubishi "Q series", "R series" và "F series".
[Sử dụng khung IC tương thích với lệnh chung AnA/ AnU (QR/QW)].

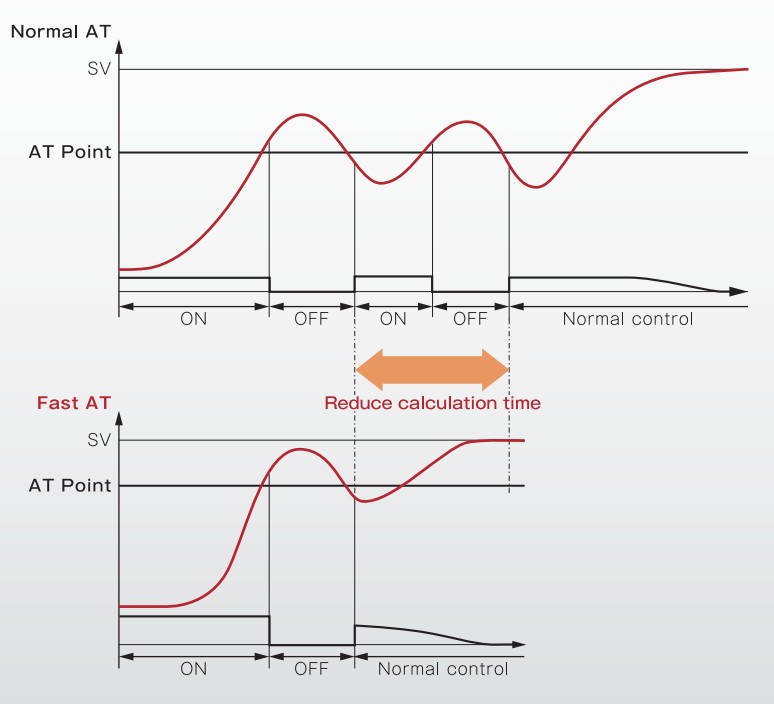

So với phương pháp tự động điều chỉnh thông thường, thời gian cần thiết cho việc tính toán PID có thể giảm đáng kể.

![]() |
![]() |
![]() |

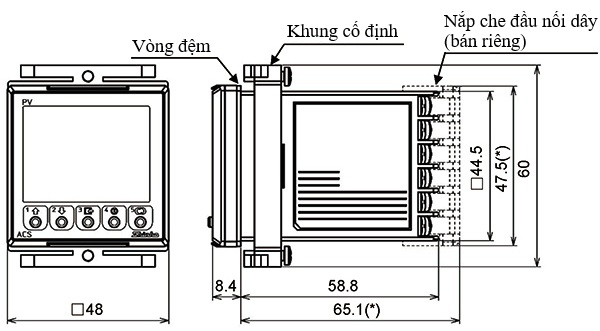

| ACS2 | ▢ | ▢ | ▢- | ▢ | ▢ | Model name: ACS2 (W48×H48×D68 mm) | ||
| Đầu ra điều khiển | R (*5) | Relay contact: 1a | ||||||
| M (*1) | Non-contact voltage (for SSR drive) 12 V DC ±15% | |||||||
| Dòng điện: 4-20mA DC | ||||||||
| Dòng điện: 0-20mA DC | ||||||||
| V | Điện áp: 0-1V DC | |||||||
| 1 | Điện áp: 0-5V DC | |||||||
| 2 | Điện áp: 1-5V DC | |||||||
| 3 | Điện áp: 0-10V DC | |||||||
| C | Open collector | |||||||
| Nguồn điện | 0 | 100-240V AC, 24V DC, 48V DC | ||||||
| Đầu vào | M | Đa ngõ vào | ||||||
| Tùy chọn 1 | 0 | Không có tùy chọn | ||||||
| 1 | Đầu ra EV2 (*1) | EV2 | ||||||
| 2 | Đầu ra EV3 (*2) | EV3 | ||||||
| 3 | Đầu ra O2(SSR/A) điều khiển gia nhiệt/làm mát (*4) | O2(SSR/A) | ||||||
| 4 | Đầu ra nguồn điện cách ly 24V DC (*6) | P24 | ||||||
| Tùy chọn 2 | 0 | Không có tùy chọn | ||||||
| 1 | Truyền thông + Cảnh báo đứt dây nóng (20A) | C5W(20A) | ||||||
| 2 | Truyền thông + Cảnh báo đứt dây nóng (100A) | C5W(100A) | ||||||
| 3 | Cảnh báo đứt dây nóng (20A) (*3) | W(20A) | ||||||
| 4 | Cảnh báo đứt dây nóng (100A) (*3) | W(100A) | ||||||
| 5 | Đầu ra Transmission 4-20mA (*3) | TA | ||||||
| 6 | Đầu ra Transmission 0-1V (*3) | TV | ||||||
| 7 | Đầu ra Transmission 0-10V (*3) | TV | ||||||
| 8 | Đầu vào thiết lập từ bên ngoài (*3) | EA | ||||||
| 9 | Truyền thông (*3) | C5 | ||||||
| A | 4 điểm đầu vào Event | EI | ||||||
(*1): Khi chọn OUT1 trong mục thiết lập [Event 2 allocation selection], đầu ra trở thành đa đầu ra (multi-output), và có thể chọn một trong các loại: đầu ra SSR, đầu ra dòng điện hoặc đầu ra relay.
(*2): Các cực COM của 3 điểm đầu ra Event dùng chung với nhau.
(*3): Các tùy chọn khác ngoài C5W và EI sẽ đồng thời bổ sung thêm 2 điểm đầu vào Event.
(*4): Khi chọn O2(SSR/A), đầu ra phía làm mát (cooling side) có thể chọn đầu ra SSR hoặc đầu ra dòng điện. Tuy nhiên, không thể sử dụng đầu ra Relay cho phía làm mát. Nếu muốn sử dụng đầu ra Relay cho mục đích làm mát, có thể thực hiện bằng cách chọn OUT2 trong mục thiết lập [Event 2 allocation selection].
(*5): Để sử dụng phía gia nhiệt (heating side) là đầu ra Relay trong điều khiển gia nhiệt/làm mát, hãy chọn R.
(*6): Để sử dụng đầu ra nguồn cách ly 24V DC cho đầu ra Relay, hãy chọn R.
